图形用户界面专利的撰写

发布时间：2020-06-02　浏览：3485　来源：本站

一些GUI示例：

 智能电视交互界面

车载系统交互界面

手机APP应用界面

苹果手机界面

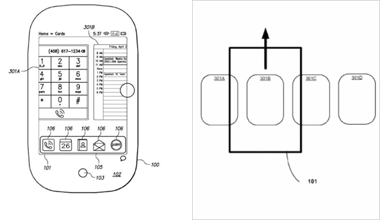

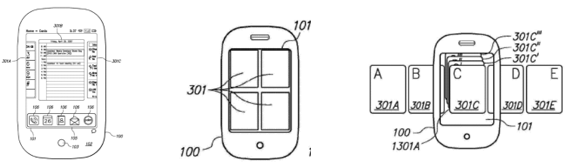

                                高通专利附图

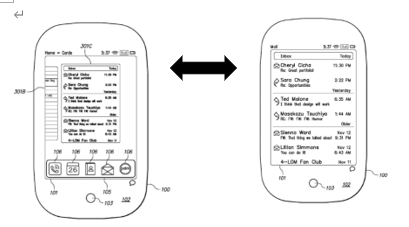

b.根据用户输入，可以将某一卡全屏显示。

c.采用特定方式在窗口模式操作“卡”，实现对应用程序的控制。

－应用切换

－应用解散

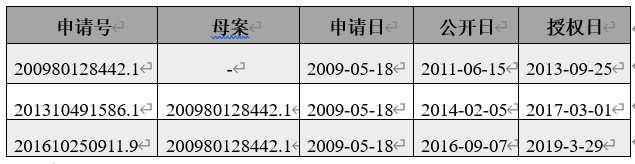

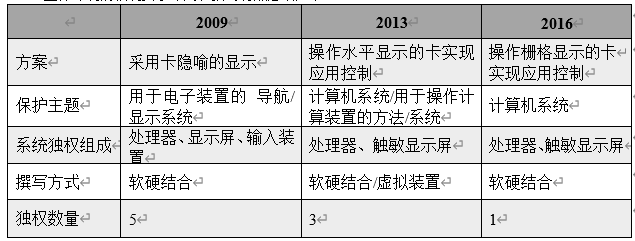

三件专利的权利要求布局和撰写特点总结如下：

高通用来起诉苹果的这件专利共布局了三套独权：一套计算机系统权项、一套方法权项、一套与方法对应的装置权项。

第一独权：

0001.1.一种计算机系统，其包括：

处理器；

触敏显示屏幕，其耦合到所述处理器，所述处理器①接收所述触敏显示屏幕上的手势输入并且在至少两个显示模式中的任何一个显示模式下操作所述计算机系统，其中：

在给定的持续时间期间，所述处理器同时地操作至少第一应用程序和第二应用程序；

在全屏模式下，所述处理器在所述触敏显示屏幕上提供针对所述至少第一应用程序或第二应用程序中的仅一个应用程序的用户界面；

在窗口模式下，所述处理器：

在所述触敏显示屏幕上提供对应于所述②第一应用程序的第一卡以及提供第二卡的第一部分，使得所述第二卡的第二部分在所述触敏显示屏幕上不可见，所述第二卡对应于所述第二应用程序，其中至少所述第一卡显示来自所述第一应用程序的操作的内容，所述内容对应于：(i)来自应用程序的输出，(ii)任务，(iii)消息，(iv)文档或(v)网页；

③通过改变所述第一卡在第一方向上相对于所述触敏显示屏幕的位置来对在所述触敏显示屏幕上沿着所述第一方向的定向接触进行响应；以及

④对在所述触敏显示屏幕上沿着与所述第一方向不同的第二方向移动所述第一卡或所述第二卡的定向接触进行响应，这通过如下来进行:(i)基于沿着所述第二方向的定向接触来将所述第一卡或第二卡中之一标识为被选择，以及(ii)在所述第二方向上将所选择的第一卡或第二卡从所述触敏显示屏幕上解散，使得相对应的第一应用程序或第二应用程序被关闭；

其中，响应于接收用户输入，所述处理器将所述计算机系统进行至少如下转换：(i)从所述全屏模式转换到所述窗口模式，或(ii)从所述窗口模式转换到所述全屏模式。

即，在系统独权保护了具有处理器、触敏显示屏、并且显示屏有两种显示模式，全屏模式下，显示一个应用；窗口模式下，显示第一卡和第二卡的一部分；沿第一方向滑移；沿第二方向选择或解散的方案。

针对同样的方案，目前的常见撰写方法有如下几种：

第一种：布局一套方法权项、一套对应的装置权项、一套电子设备权项、一套计算机存储介质权项。

在独权中对窗口模式下卡与卡之间滑动切换的方案进行保护，而将触发窗口模式、各种卡的显示方式、解散卡等具体实现方式放到从权中。

第一独权：

一种应用程序的处理方法，其特征在于，包括：

接收用户输入的启动至少一个应用程序界面的指令；

并根据所述指令启动应用程序对应的应用程序界面；

接收用户在所述应用程序界面中沿一个方向的滑动输入；

关闭所述滑动输入所在程序界面的应用程序。

第二种：布局一套切换方法权项，一套解散方法权项，再布局对应的切换装置权项，解散装置权项，及应用切换方法的系统权项、应用解散方法的系统权项。

在第一套独权中对窗口模式和全屏模式的切换、以及卡之间滑动切换的方案进行保护，而将解散卡的方案作为第一套方法独权的从权。同样，在第二套独权中对窗口模式和全屏模式的切换、以及解散卡的方案进行保护，并将卡之间通过滑动进行切换的方案作为第二套独权方法独权的从权。

第一独权：

一种窗口/卡的切换方法，其特征在于，包括：

接收触摸显示屏上输入的第一操作；

响应所述第一操作，进入窗口/卡显示模式，显示至少两个窗口/卡；

接收所述触摸显示屏上输入的第二操作；

响应所述第二操作，全屏显示所述至少两个窗口/卡中的目标窗口/卡。

第三种：布局一套显示方法权项、一套控制方法权项，再布局对应的显示装置权项，控制装置权项，及应用显示方法的系统权项、应用控制方法的系统权项，及包括运行显示方法的计算机程序的计算机存储介质权项，包括运行控制方法的计算机程序的计算机存储介质权项。

在显示方法独权中对窗口模式显示方案进行保护、在控制方法独权中对窗口模式下的控制方案进行保护；并在将滑动的具体方向和控制操作的具体方式作为从权。

第一独权：

一种显示方法，其特征在于，包括：

显示多个窗口；

接收对第一窗口的XX操作；

操作达到预设条件时移动并完整显示第二窗口。

从常规写法和高通专利的写法中可以看出，高通这件GUI发明专利具有以下几个特点：

1.第一独权为系统；而非方法。

2.独权中包含的方案较多，包括了两种模式、模式切换、卡切换、卡解散、卡显示的具体内容；而非仅包括显示、切换、或卡解散中的一种。

3.权利要求中定义较多，如：全屏模式、窗口模式、模式切换、应用程序、卡、用户界面、操作内容、第一方向、第二方向、解散、关闭等；但多个定义之间的关系描述清楚；而非仅用简洁的语言描述较少的特征。

4.处理器和显示屏提供的技术特征均外部可见；未出现不可见的特征，例如指令。

从高通与苹果的诉讼经过可以看出，与常规计算机软件类专利的撰写方式相比，上述撰写方式具有以下优点：

-方案容易理解；

-容易发现侵权；

-侵权对比容易。

上述撰写方式也存在缺点：

-可以被规避；

-保护范围、授权前景及应用场景不易平衡；

-抽象概念多，彼此之间的关系文字描述难度大。

第一独权：一种全屏显示视频中快速调出小窗口的方法，其

特征在于，包括：

终端全屏显示视频播放界面；所述终端检测到输入的第一用户操作时，悬浮显示 第一窗口，所述第一窗口包括第一界面；所述终端检测到输入的第二用户操作时，将所述第 一界面切换为第二界面；

所述终端检测到输入的第三用户操作时，停止显示所述第一窗口；

所述终端检测到输入的第四用户操作时，悬浮显示所述第一窗口，所述第一窗口包括所述第二界面；其中，所述终端持续显示所述视频播放界面，所述视频持续播放。

案例3：

专利号：201780033617.5

名称：用于发起电话呼叫的用户界面

申请日：2017-5-31

授权日：-

专利权人：苹果公司

专利方案：

第一独权：一种方法，包括：

在具有非暂态存储器、显示器、输入设备和一个或多个处理 器的设备处：在所述显示器上显示关于媒体项的回放的回放状态指示符；在所述显示器上显示与所述媒体项相关联的图像；检测与所述图像交互的输入；响应于所述输入的第一部分，根据所述输入的所述第一部分 调节所述显示器上的所述图像的外观；以及 响应于所述输入的第二部分，根据所述输入的所述第二部分 根据所述输入改变所述设备上的媒体项的回放。
